Načrt podpornega zidu mora povezati teren, temeljenje, odvodnjavanje in nosilno konstrukcijo. Za naročnika je pomembno predvsem to, da se izračun in risbe ujemajo. Izvajalec mora iz dokumentacije razbrati obliko zidu, položaj armature in način izvedbe detajlov.
Pri ureditvi parcele se pogosto najprej pogovarjamo o višini škarpe in njenem videzu. Toda odločitev o konstrukciji je odvisna tudi od tal, vode in obremenitev za zidom. Zato projekt začnemo s podlagami, šele nato določimo dimenzije.
Od zasnove do načrta: dva primera v videu
Video XPLAN prikazuje dva projekta: zidove ob novogradnji in kaskadno konstrukcijo ob obstoječem kamnitem zidu. Angleški govor spremljajo slovenski napisi; dodatne podnapise izberete z gumbom CC. Video si lahko ogledate tudi v YouTubu.
Prikazane risbe in prostorski modeli predstavljajo projektirane rešitve. Izseki pojasnjujejo vsebino dokumentacije in niso načrti za izvedbo drugega zidu.
Katere podlage potrebuje načrt podpornega zidu?
Najprej potrebujemo podatke o obstoječem in načrtovanem terenu. Pomembni so višinske razlike, položaj sosednjih objektov ter razpoložljiv prostor za temelj. Preverimo tudi, ali bo za zidom vrt, dovoz, parkirišče ali druga obremenjena površina.
Podatki o temeljnih tleh so ločena, bistvena podlaga. Geološko-geomehansko poročilo pomaga opredeliti razmere, na katerih temelji izračun. Fotografija terena tega ne more nadomestiti, lahko pa olajša prvo obravnavo.
- Opis nameravanega posega in fotografije obstoječega stanja.
- Razpoložljiv geodetski načrt z višinami in predvidena ureditev parcele.
- Podatki o tleh, vodi in obstoječih konstrukcijah.
- Predvidena raba površin ob zidu ter možnosti dostopa za izvedbo.
Statični izračun določi konstrukcijsko rešitev
Zemljina pritiska na zid, njegove obremenitve pa se prek temelja prenašajo v tla. Projektant obravnava stabilnost konstrukcije in njene okolice, nosilnost tal ter obremenitve betonskih elementov. Pri tem upošteva ustrezne razmere z vodo in druge vplive na konkretni lokaciji.
Širši okvir geotehničnega projektiranja pojasnjuje predstavitev Eurokoda 7 Evropske komisije. Za naročnika pa je ključno, da izračun obravnava njegov teren in njegovo predvideno ureditev.
V drugem primeru iz videa obstoječemu kamnitemu zidu ni pripisana nosilna vloga. Predvideni armiranobetonski sklop zato sam prevzema obravnavane zemeljske pritiske. Privzete geotehnične podatke je treba pred izvedbo potrditi; ob manj ugodnih razmerah projekt zahteva ponovitev izračuna.

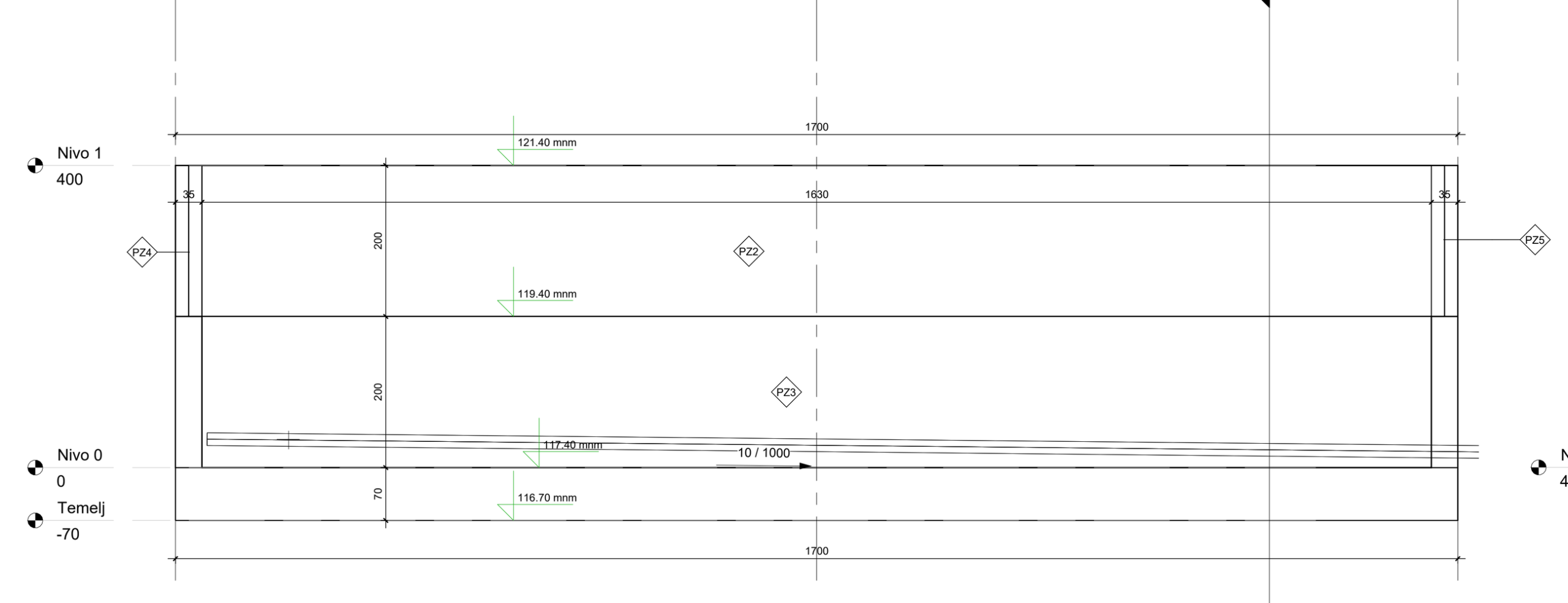

Opažni načrt podpornega zidu pokaže obliko in kote
Opažni načrt določa geometrijo betonske konstrukcije. V njem izvajalec poišče mere temeljev in sten, višinske kote, prereze ter stike med elementi. Prostorski model pomaga razumeti celoto, kotirane risbe pa omogočijo natančno branje posameznih delov.
Prvi prikazani projekt ureja višinske razlike ob novogradnji. Zidovi oblikujejo plato in sledijo stopnjevanju terena. Na spodnjem modelu sta vidna dva zidova s skupnim temeljnim delom.
Takšne risbe so del usklajenega načrta gradbenih konstrukcij. Če se med pripravo spremeni višina terena, je treba spremembo uskladiti tudi z izračunom in preostalimi načrti.

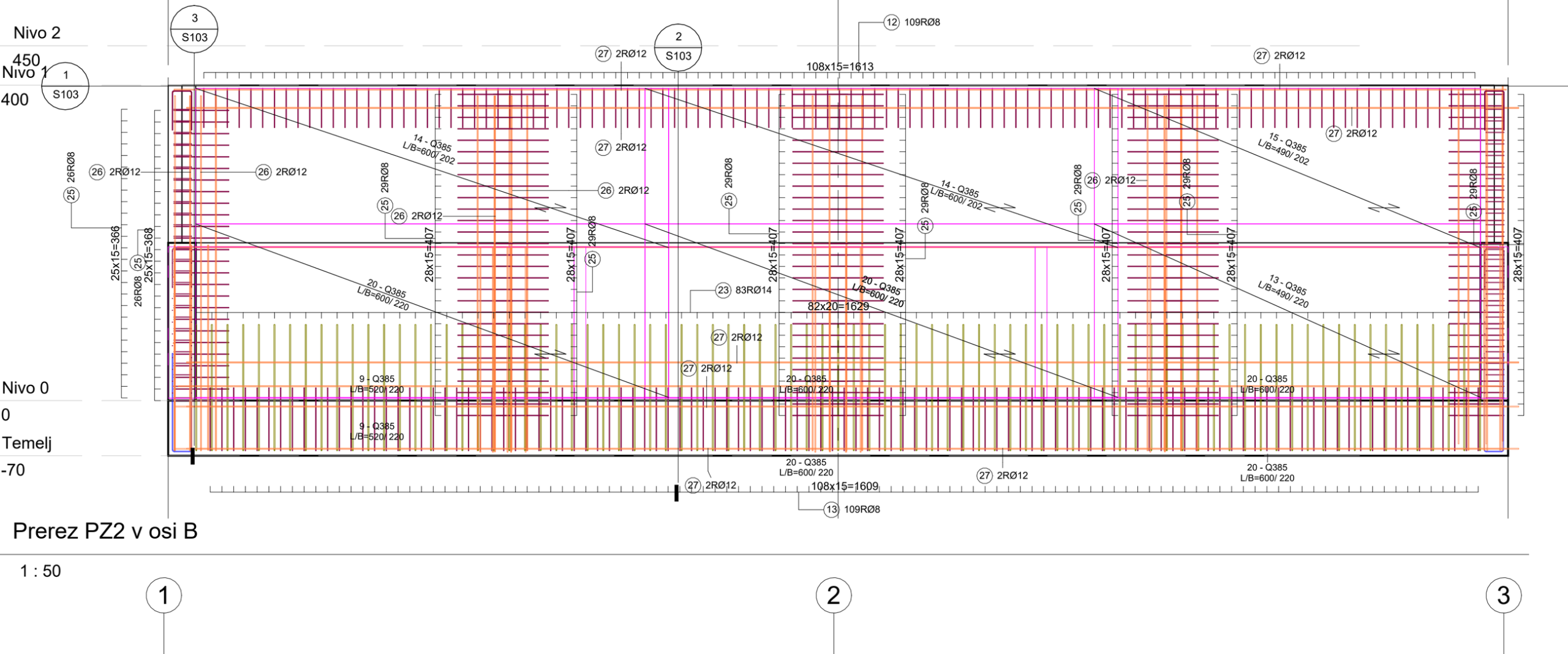

Armaturni načrt poveže steno s temeljem
Armaturni načrt prikazuje položaj palic in mrež, njihove oznake, razmake ter povezave. Prerezi pojasnijo dele, ki jih iz samega pogleda na zid ne moremo dovolj jasno razbrati. Posebno pozornost zahteva stik stene s temeljem.
Pri kaskadnem primeru so trije vzporedni zidovi povezani s skupno temeljno ploščo. Njihova razporeditev oblikuje vmesne površine za zasaditev. Zato moramo vsak zid razumeti kot del projektiranega sklopa, ne kot samostojen element poljubnih mer.
Več o povezavi med izračunom in risbami je v prispevku Armaturni načrt in statični izračun. Mere in armatura iz prikazanih izsekov veljajo za obravnavana projekta.
Drenaža mora imeti urejen odtok
Voda za zidom lahko bistveno spremeni njegovo obremenitev. Načrt podpornega zidu zato obravnava tudi način zbiranja in odvajanja vode. Drenažni zasip, ločilni sloj, cevi in iztok morajo tvoriti delujoč sistem.
V prikazanem kaskadnem projektu izračun predpostavlja delujočo drenažo in ne upošteva hidrostatičnega pritiska. Ta predpostavka zahteva ustrezno izvedbo ter vzdrževanje odvodnjavanja. Samo vgrajena cev brez urejenega iztoka še ne zagotavlja odvajanja vode.
Kaj preverimo pred betoniranjem?
Pred izvedbo morajo biti podlage, izračun in risbe medsebojno usklajeni. Nato na gradbišču primerjamo dejansko stanje s projektom. Če izkop pokaže drugačna tla ali nepričakovano vodo, je treba rešitev preveriti s projektantom.
Gradbeni nadzor preverja izvedbo glede na veljavno dokumentacijo. Pred betoniranjem so med pomembnimi kontrolami geometrija, položaj armature in predvideni konstrukcijski detajli. Spremembe se uskladijo, preden jih beton zakrije.
