Il progetto della parete di sostegno deve collegare il terreno, le fondazioni, lo scarico e la struttura portante. Per il cliente, il punto essenziale è che i calcoli e i disegni descrivano la stessa soluzione. L’impresa esecutrice deve comprendere la geometria, l’armatura e i dettagli costruttivi.
Una discussione può iniziare con l’altezza e l’aspetto di un muro di cinta. Il design dipende anche dal terreno, dall’acqua e dai carichi presenti dietro di esso. Iniziamo quindi con le informazioni del sito prima di fissare le dimensioni.
Due esempi di progettazione di muri di sostegno nel video
Il video XPLAN presenta muri accanto a un nuovo edificio e una struttura in calcestruzzo a terrazza davanti a un muro esistente in pietra. La narrazione è in inglese. Seleziona sottotitoli aggiuntivi utilizzando i controlli CC.
I disegni e i modelli spaziali spiegano i progetti mostrati. Sono esempi di progetti, e non istruzioni per la costruzione su un altro sito.
Quali informazioni sono necessarie?
Abbiamo bisogno dei livelli esistenti e proposti del terreno, delle strutture vicine e dello spazio disponibile per le fondazioni. Un giardino, una strada di accesso o un’area di parcheggio dietro il muro possono creare diverse condizioni di carico. L’uso previsto deve essere chiaro.
Un rapporto geotecnico fornisce informazioni essenziali sul terreno e sull’acqua. Le fotografie aiutano con la prima revisione ma non possono stabilire le proprietà del terreno. Input utili includono un rilievo, l’organizzazione del sito proposta e le informazioni disponibili sulle strutture esistenti.
I calcoli stabiliscono la soluzione
La pressione del terreno agisce sul muro, e la fondazione trasferisce le azioni nel terreno. L’ingegnere considera la stabilità, la resistenza del terreno e gli elementi strutturali. Le condizioni idriche e altre azioni rilevanti devono far parte della stessa valutazione.
Nell’esempio a terrazza, il vecchio muro in pietra non è assegnato un ruolo portante. Il sistema proposto in calcestruzzo armato sopporta le pressioni del terreno considerate nel calcolo. I parametri del terreno ipotizzati devono essere confermati prima dell’esecuzione; i risultati meno favorevoli richiedono una revisione del calcolo.
I disegni delle casseforme spiegano la geometria
I disegni delle casseforme mostrano le dimensioni della fondazione e del muro, i livelli, le sezioni e le interfacce. Un modello spaziale aiuta l’impresa esecutrice a comprendere l’intera disposizione. I disegni dimensionati forniscono le informazioni dettagliate per l’esecuzione.
Il primo esempio gestisce le differenze di livello accanto a un nuovo edificio. Due muri fanno parte di un’organizzazione comune delle fondazioni. Se il livello del terreno proposto cambia, il calcolo e i disegni correlati devono essere coordinati.
L’armatura collega il muro e la fondazione
I disegni dell’armatura mostrano le posizioni, i segni, gli spaziamenti e le connessioni delle barre e delle reti. Le sezioni chiariscono le aree che un’unica elevazione non può spiegare. La connessione muro-fondazione merita particolare attenzione.
Nel secondo progetto, tre muri paralleli condividono una lastra di fondazione e creano terrazze coltivate. Ogni muro appartiene al sistema progettato. Le sue dimensioni e l’armatura non possono semplicemente essere riutilizzate per un muro separato altrove.
Il drenaggio necessita di un’uscita funzionante.
L’acqua dietro una parete può modificare sostanzialmente il carico su di essa. Il riempimento per il drenaggio, i strati di separazione, le tubazioni e lo scarico devono formare un sistema funzionante. L’installazione di una tubazione senza un’uscita adatta non stabilisce un drenaggio efficace.
Il calcolo del progetto a terrazza presuppone un drenaggio funzionante ed esclude la pressione idrostatica. Questa ipotesi dipende da una corretta costruzione e manutenzione. Deve essere considerata insieme alle condizioni reali del sito e dell’acqua.

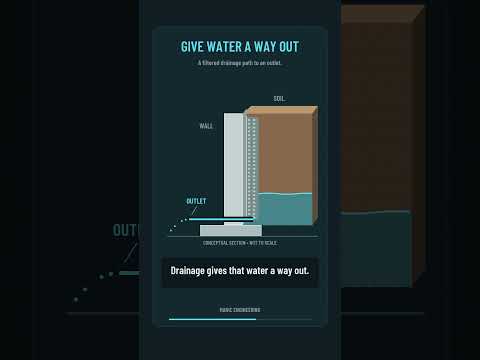

Perché il progetto delle pareti di sostegno deve considerare l’acqua?
Il progetto delle pareti di sostegno deve definire il drenaggio e le condizioni idriche utilizzate nei calcoli. Questo video semplificato illustra il motivo per cui i dettagli del drenaggio e l’analisi strutturale devono essere considerati insieme.
Controllare il lavoro prima del getto del calcestruzzo
Confrontare l’escavazione e il terreno con le ipotesi del progetto. Terreni o acque inaspettati richiedono una revisione con il progettista. Prima che il calcestruzzo copra il lavoro, controllare la geometria, l’armatura e i dettagli costruttivi pertinenti.
Leggi su progettazione strutturale, relazioni geotecniche e supervisione dei lavori. Invia fotografie, la differenza approssimativa di livello e le informazioni disponibili sul rilievo attraverso il nostro modulo di contatto o a info@xplan.si per discutere il progetto delle pareti di sostegno per il tuo sito.
